Connexion avec ECU Magneti Marelli

Nombreux véhicules italiens sont equipée d'ECU conçues par leur fabricant national, Magneti Marelli.

Les explications ici couvriront la connexion aux ECU Magneti Marelli IAW qui équipent les véhicules italiens de la fin des années 90 à 2010 environs, par exemple :

- les DUCATI 748, 916, 996, ST2, ST4, ...

- les MV AGUSTA F4, Brutale première génération (avant 2010)

- certaines MOTO-GUZZI

- des voitures FIAT, LANCIA, ALFA-ROMEO

-...



Connectique ODB2 et adaptateur Fiat 3 broches

Pour vous y connecter vous aurez besoin d'un ordinateur, d'une connectique OBDII comme un cable USB par exemple et surtout un adaptateur ODB2 <-> Fiat 3 broches ODB1 :

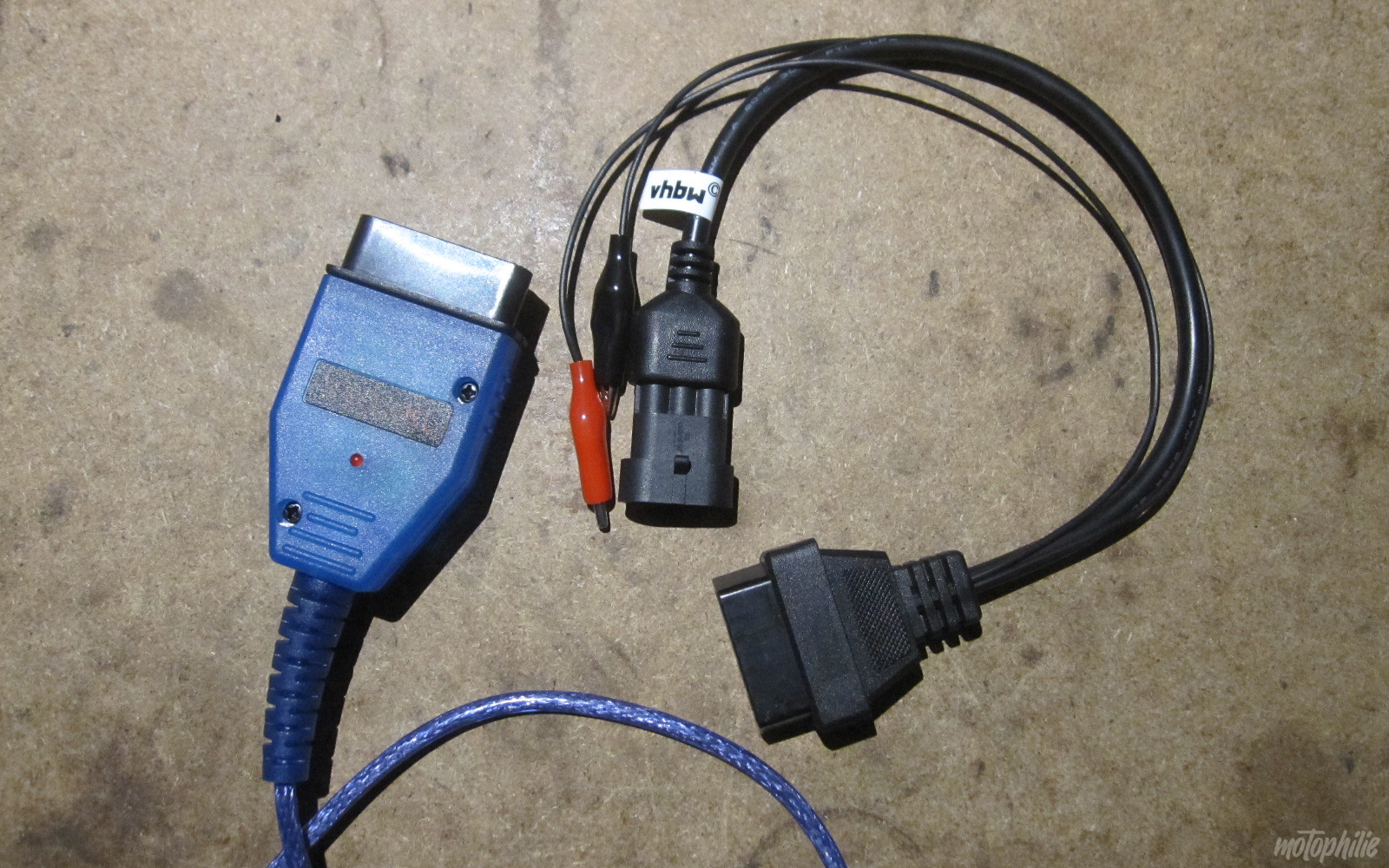

câble VAG KKL USB OBD2 et adaptateur Fiat 3 broches OBD1

Notez que pour bien fonctionner ce connecteur 3 broches OBD1 doit être alimenté en 12V (via ses pinces crocodiles, à poser sur votre batterie -bien chargée évidemment-)

Logiciels pour ECU Magneti Marelli

En dehors des logiciels 'propriétaires' utilisés par les concessionnaires, il existe plusieurs logiciels librement accessibles et gratuits. Mais tous ne seront pas compatibles avec votre ECU alors informez-vous, en partie sur ce site ou sur des forums dédiés à votre modèle de moto par exemple.
Liste non exhaustive : JPdiag, GuzziDiag / IAWDiag, ScanST, Weber-Marelli 1.6M ECU tools, ...

Cas d'usage : connection avec Ducati 996, MV Agusta F4
